Descrizione

Il motore DC 12V da 107 rpm (giri al minuto) con Encoder ad effetto Hall è offerto in questo kit comprendente una staffa di montaggio, un mozzo con terminale esagonale da 12 mm di diametro, una ruota in gomma sagomata con diametro esterno 80 mm, cavetto con 6 fili, viti e fermi di fissaggio e chiavino esagonale.

Questo modello di motore DC con i suoi 107 giri al minuto e 20 kg di coppia di stallo, si posiziona al centro dell’offerta tra i due altri modelli, uno da 12 V più veloce (320 rpm e 7,5 kg di coppia di stallo) e l’altro da 6 V appena più veloce ma con 1/5 della coppia di stallo (160 rpm e 3,6 Kg di coppia di stallo).

Encoder ad effetto Hall

Inoltre la presenza dell’encoder ad effetto Hall consente di leggere la posizione del motore e opportunamente sfruttata può servire a calcolare la posizione di un robot con sufficiente approssimazione e senza l’ausilio di un gps.

Specifiche:

Tipo: 12V 107rpm
Voltaggio: DC 12V
Velocità senza carico: 107RPM 0.15A
Massima Efficienza: 4.3kg.cm/85rpm/3.8W/0.60A
Massima potenza: 10.0kg.cm/52rpm/6.0W/1.12A
Coppia di stallo: 20.0kg.cm 3.4A
Rapporto di riduzione: 1 : 90
Risoluzione encoder Hall: Hall x Ratio 11×30 = 330PPR

Il Kit include:

1 x Motore con Encoder ad effetto Hall
1 x Staffa di montaggio
1 x Ruota 80 mm x 35 mm

Fanbotica ha impiegato questo kit nei seguenti progetti:

Rocker Tubie



Dimensioni Motore e staffa

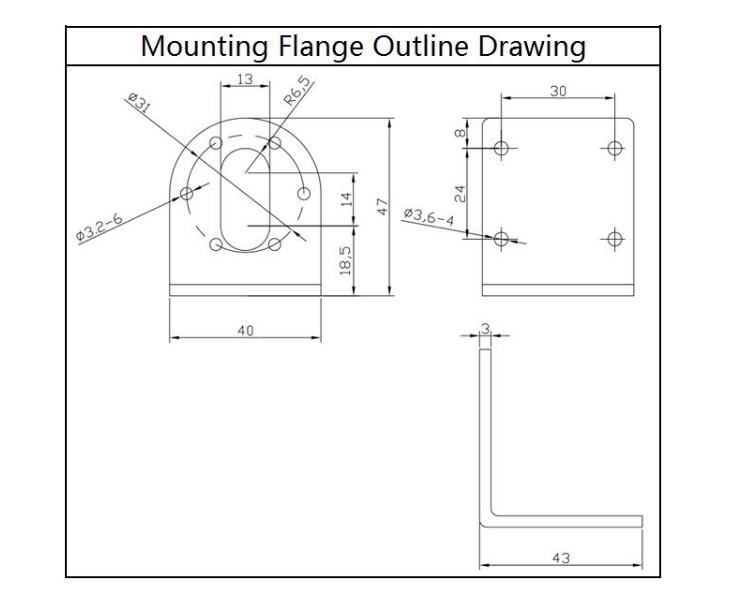

Dimensioni staffa

Dimensioni Encoder e Mozzo

Kit motore, staffa, mozzo, ruota, cavo a 6 poli, viti e chiavino esagonale.

Kit motore, staffa, mozzo, ruota, cavo, viti e chiavino esagonale.

Motore, mozzo e staffa, e cavetto assemblati

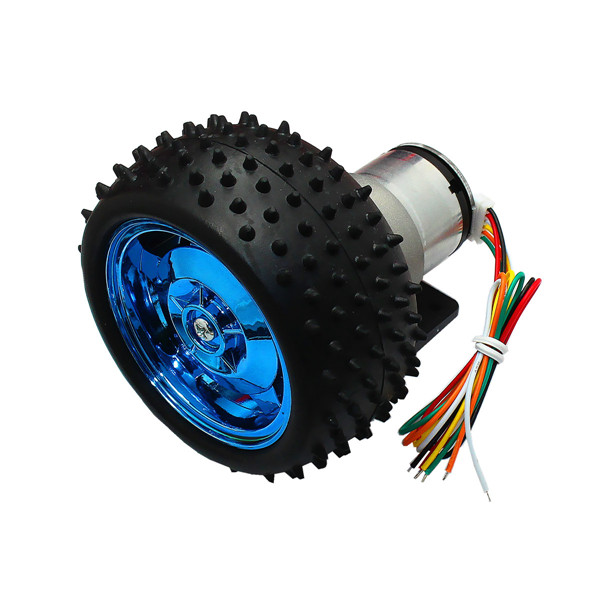

Motore, staffa, ruota e cavetto assemblati

Motore, staffa, ruota e cavetto assemblati

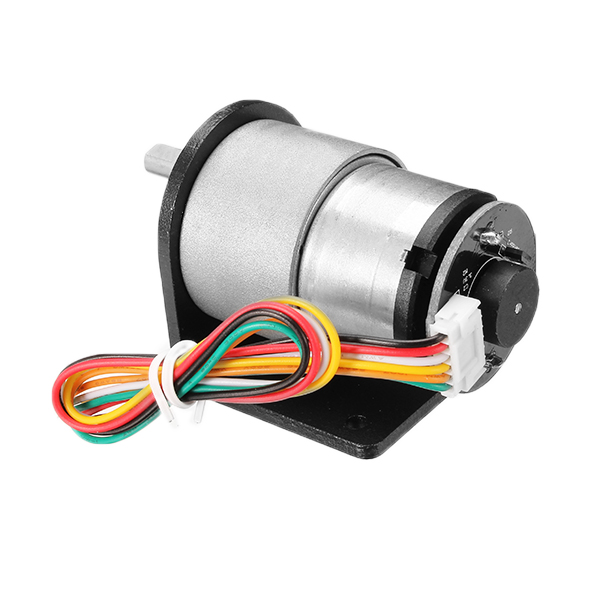

Motore, staffa di montaggio e cavetto a 6 poli

Staffa di montaggio con 6 viti

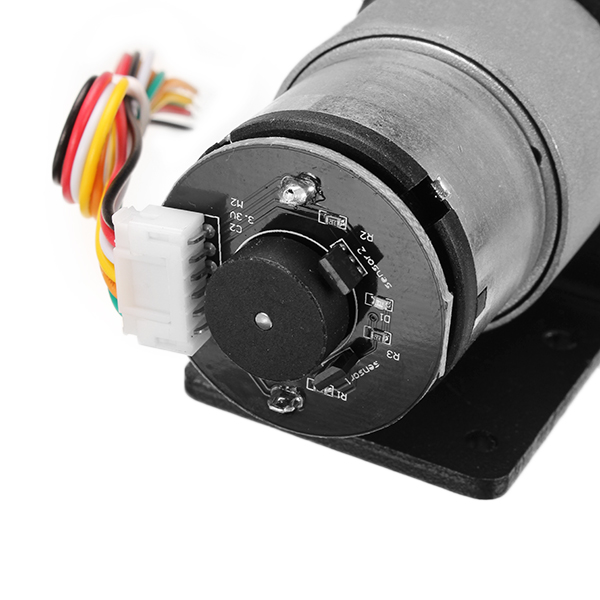

Encoder ad effetto Hall

Viti e fermi

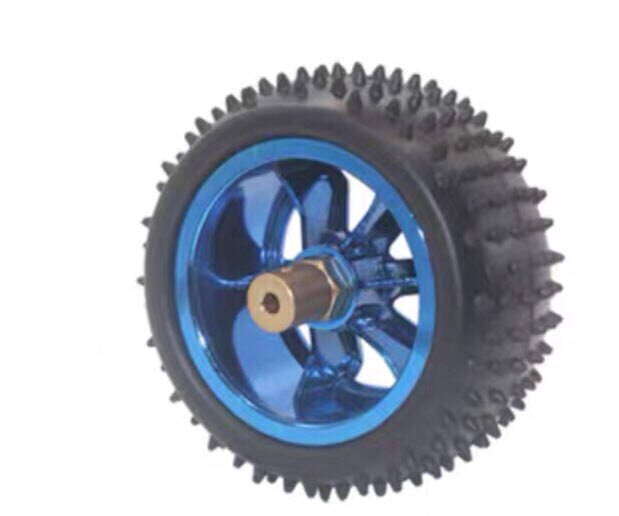

Mozzo motore con esagono da 12 mm e chiavino esagonale
