Descrizione

Caratteristiche:

Il chip PCA9685 utilizza indirizzi I2C a 7 bit compresi tra 0x60-0x80, e selezionabili ponticellando.

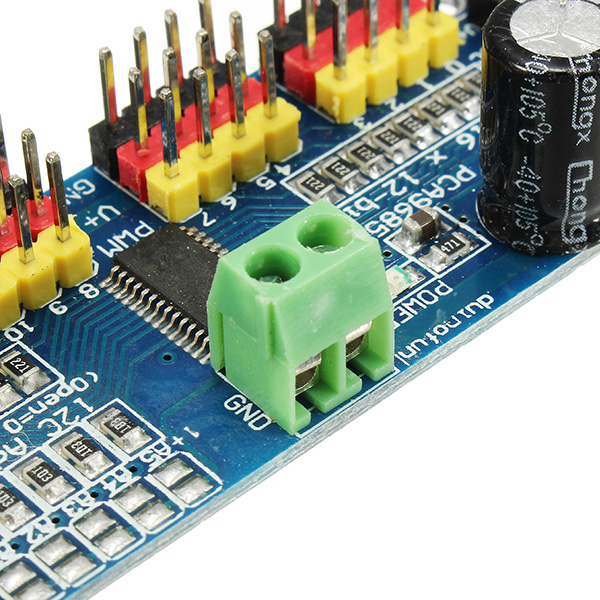

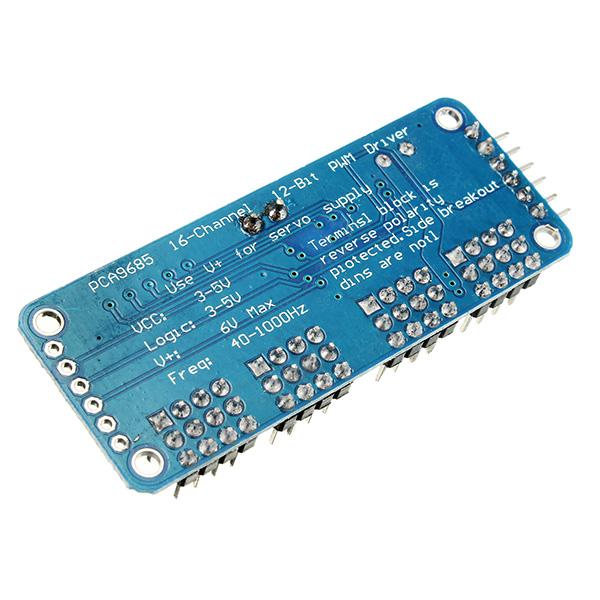

La scheda è dotata di una morsettiera per l’ingresso dell’alimentazione  (o è possibile utilizzare gli appositi pin da 0,1″ sul lato),
Inoltre è presente la protezione da inversione di polarità sull’ingresso della morsettiera,
Un indicatore LED verde per indicare lo stato dell’alimentazione,

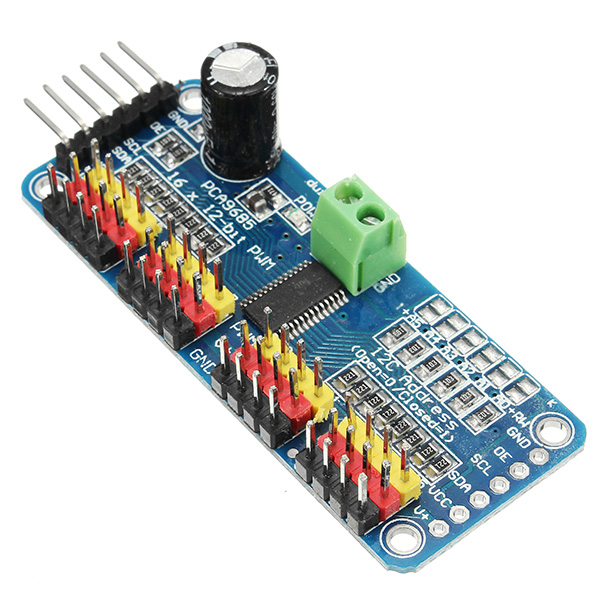

Connettori a 3 pin, 4 per gruppo, sono presenti 4 gruppi in totale, ovvero si possono collegare 16 servi contemporaneamente (le spine di servo sono leggermente più ampie di 0,1″, si può solo collegare 4 vicini sul connettore header da 0,1″.
Il design modulare che consente di concatenare più moduli tra loro per gestire fino a 992 uscite!

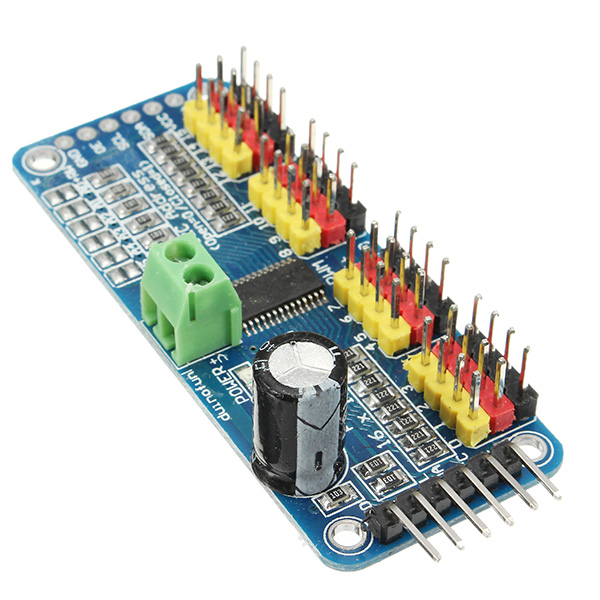

Predisposto per l’installazione di un grande condensatore sul canale V + utile a stabilizzare l’alimentazione di un gran numero di servi (se ne hai bisogno).
Resistori da 220 oh su tutti i cavi di uscita per fornire protezione, e per azionare i LED.

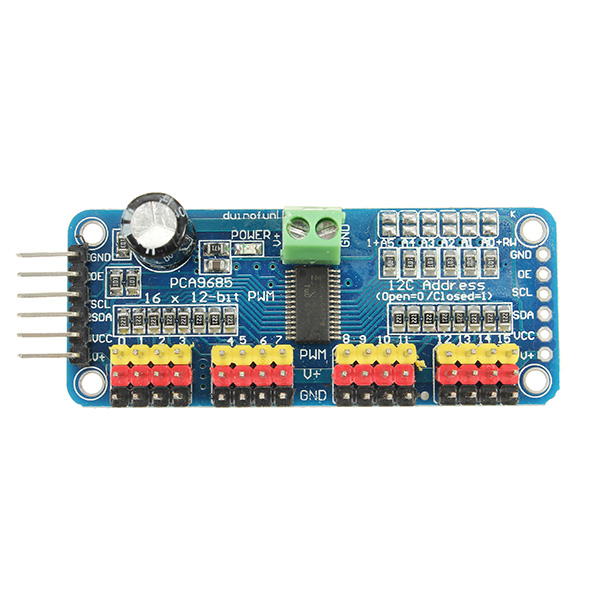

Jumper ponticellabili con saldatura per 6 pin di selezione di indirizzi.
Driver PWM controllato da I2C con un clock integrato. A differenza della serie TLC5940, non è necessario inviare continuamente il segnale per il collegamento del microcontrollore, il suo azionamento è completamente libero!
Il driver è compatibile con il livello di tensione 5 V, il che significa che è possibile controllarlo da un microcontrollore di 3,3 V e contemporaneamente pilotare le uscite da 6 V in modo sicuro (questo è utile quando si desidera controllare LED bianchi o blu con tensioni di 3,4+).
Con 6 pin di selezione degli indirizzi, con cui si può collegare fino a 62 di questi su un singolo bus I2C, con in totale 992 uscite – cioè molti servi o LED.
La frequenza PWM è regolabile fino a circa 1,6 KHz.
La risoluzione è di 12 bit per ogni uscita – per i servi, che significa una risoluzione di 4 US e frequenza di aggiornamento da 60 Hz.
Uscita push-pull o open-drain configurabile.
Pin di abilitazione di uscita per disabilitare rapidamente tutte le uscite.

La confezione include:

1 x PCA9685 Modulo Driver Servo PWM I2C a 12 bit 16 canali per Arduino.
